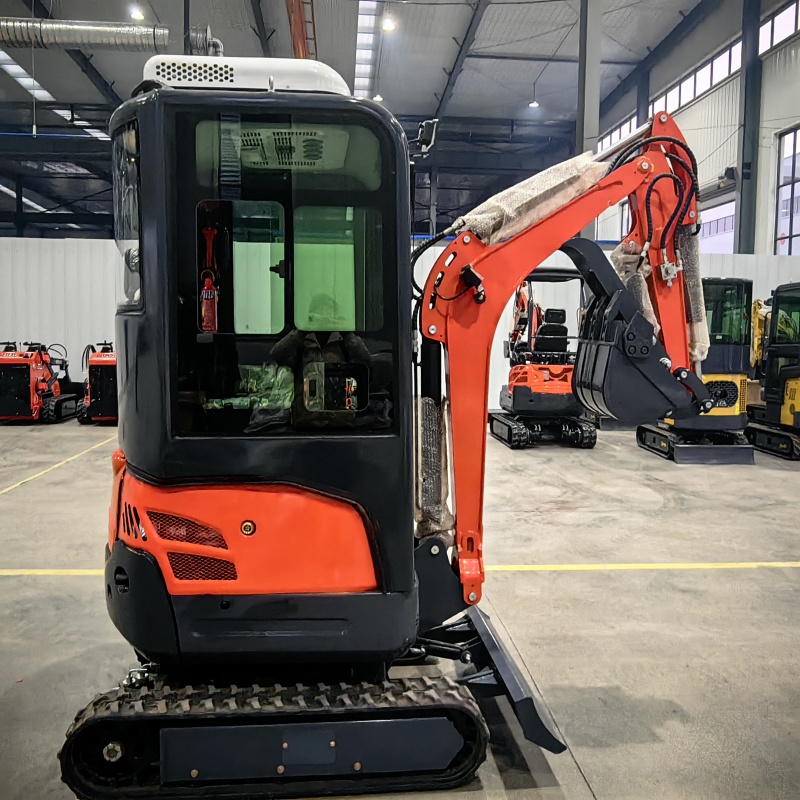

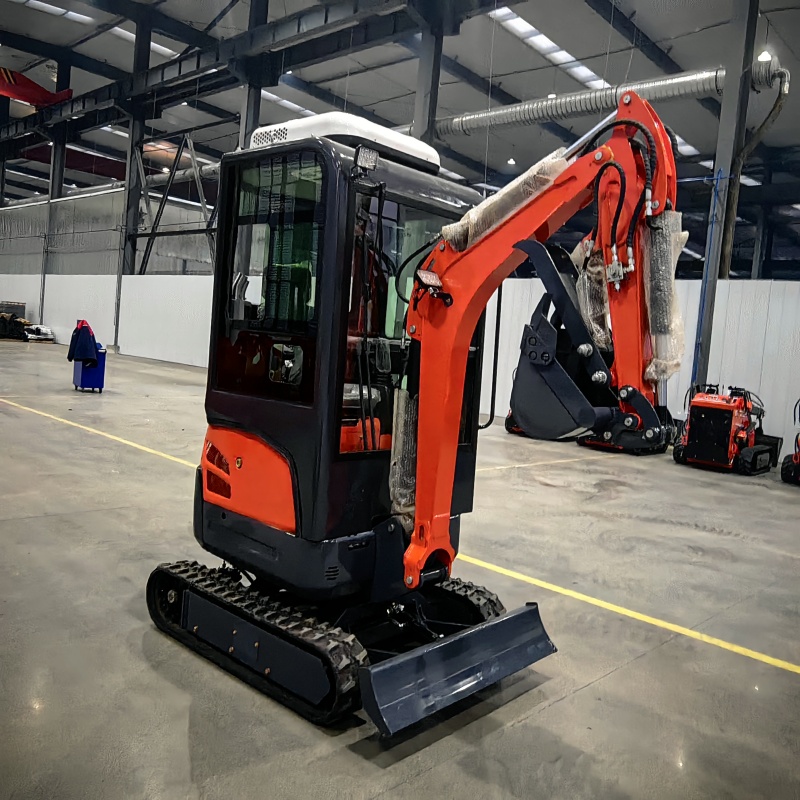

3 ton bouwtechnische rupsgraafmachine
De efficiëntie en effectiviteit van moderne graafmachines worden grotendeels toegeschreven aan hun geavanceerde hydraulische systemen. Deze systemen bieden nauwkeurige controle over de giek, arm en bak, zodat machinisten met gemak nauwkeurig kunnen graven en materiaal kunnen hanteren. De mogelijkheid om bewegingen nauwkeurig af te stemmen zorgt voor een hoger productiviteitsniveau en vermindert het risico op fouten tijdens werkzaamheden.
Meerdere bijlagen:De 3 ton bouwtechnische rupsgraafmachine wordt verder verbeterd door hun vermogen om een breed scala aan aanbouwdelen te ondersteunen. Hierbij kunt u denken aan hydraulische hamers voor het breken van taaie materialen, boormachines voor het boren van gaten, verschillende soorten bakken voor verschillende graafwerkzaamheden en compactors voor het verdichten van grond en materiaal.
| Verpakking | |
| Verpakking | Houten kist |
| Nettogewicht van product (kg) | 1350 |
| Brutogewicht met houten kist (kg) Houten kistgewicht 150kg | 1500 |
| Loopgewicht (kg) (nettogewicht + belasting) | 1470 |
| Productinformatie | |
| Netto productgewicht (kg) | 1800 kg |
| Maximale belasting (kg) | 120 |
| Kleur | Oranje + Zwart |
| Maximale rijsnelheid (km/u) | 2,5-3 |
| Nominale zwenksnelheid (tpm) | 8-14 |
| Inhoud brandstoftank (L) | 19 |
| Inhoud hydraulische olietank (L) | 16.5 |
| Brandstofverbruik (l/u) | 1L/u |
| Zijwaartse zwenkhoek | Ja |
| Telescopische functie van het chassis | Een dergelijke functie bestaat niet |
| Zonnescherm manier | Vierpotige schuur |
Dit aanpassingsvermogen maakt graafmachines van onschatbare waarde bij diverse bouw- en landschapsprojecten, waardoor ze met het juiste gereedschap diverse uitdagingen kunnen aanpakken.
| Motor | |
| Motormodel | Kubota D722 |
| Motorvermogen (pk) | 13,8 pk |
| Nominale snelheid (tpm) | 2600 |
| Motortype | Watergekoelde viertakt |
| Verplaatsing (CC) | 719 |
| Vorm van motorcilinder | Driecilinder lijnmotor |
| Motorboring (mm) | 67 |
| Motorslag (mm) | 68 |
| Motorolie-inhoud (L) | 3.8 |
| Nettogewicht motor (kg) | 63 |
| Nominaal koppel (Nm) | 45 bij 2600 tpm |
| Brandstoftype | Diesel |
| Olie soort | Raadpleeg de motorhandleiding |
| Koeltype | Watergekoeld |
| Emissienorm | EPA |
| Besturingssysteem | |
| Controles | Hydraulische piloot aan beide zijden |
| Chronografen | Ja |
| Voltmeter | Ja |
| Batterijspanning (V) | 12 |
| Batterijcapaciteit (AH) | 45 |
| Batterijgrootte (mm) | 238*130*200+20 (kolomhoogte 20) |
| Batterijgewicht (kg) | 12 |
| Diameter positieve pool van batterij (mm) | 19 |
| Diameter negatieve pool van batterij (mm) | 17 |
| Maximale startstroom (A) | 380 |

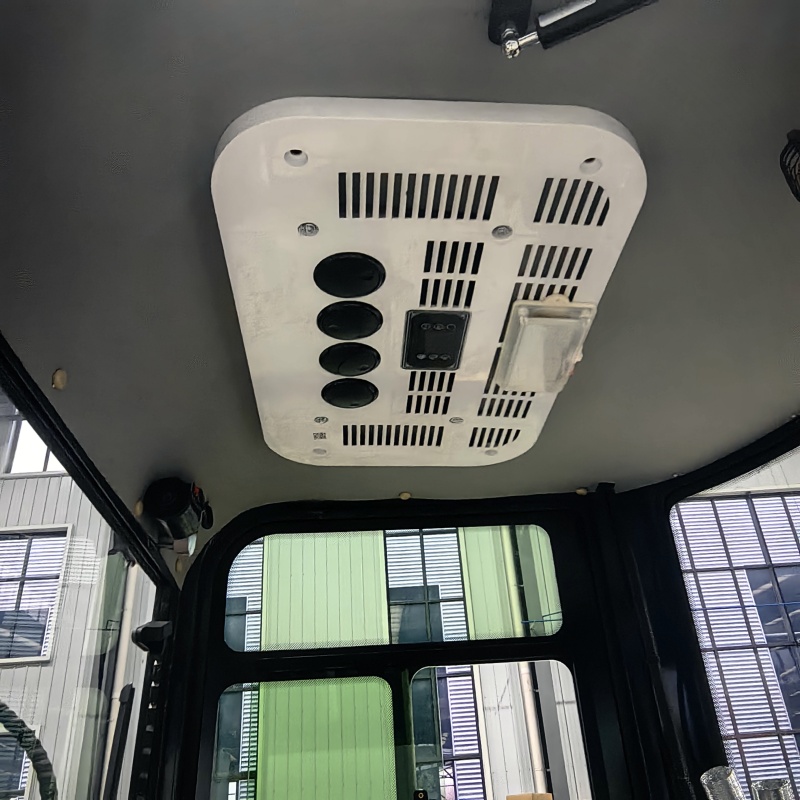

Bestuurderscabine:Veel graafmachinemodellen zijn ontworpen met het oog op het comfort van de machinist, met de keuze tussen open cabines, die vooral nuttig zijn in warmere klimaten of tijdens lichtere taken, en volledig gesloten cabines die zijn uitgerust met verwarming en airconditioning.
| Hoofdpomp | |
| Hoofdpompmodel | |
| Type hoofdpomp | Duplex tandwielpompen |
| Nominale druk van hoofdpomp (Mpa) | 18 |
| Maximale druk van hoofdpomp (Mpa) | 25 |
| Nominaal debiet van hoofdpomp (ml/r) | 10+3 |
| Soort hydraulische olie | 46#Anti-slijtage hydraulische olie |
| Debiet hoofdpomp (l/min) | 39 l/min bij 3000 tpm |
| meercircuitventiel | |
| Model | 8-Link vloeistofcontrole |
| Nominale druk van hoofdpomp (Mpa) | 17.5 |
Dit doordachte ontwerp zorgt ervoor dat machinisten het hele jaar door efficiënt kunnen werken, ongeacht de weersomstandigheden.
| Aanpassingsvermogen van hulpmiddelen | |
| Asdiameter hulpstukschakel (mm) | 25 |
| Breedte kleine armuiteinde (mm) | 90 |
| Specificatie van gereserveerde hydraulische connector | M16 buitendraad |
| Aantal gereserveerde hydraulische verbindingen | 2 |
| Aanpassingsformulier duimklem | Bovenste stijl met één gat |
| Buitenbreedte van montage op de duimklem van kleine arm (mm) | 47 |
| Openingsafstand bovenste montagegat duimklem (mm) | 27 |
| Kleine arm duimklem breedte onderste montagegat (mm) | 90 |
| Diameter duimklemgat kleine arm (mm) | 25,5 |
Zichtbaarheid:Veiligheid is van het allergrootste belang bij het bedienen van zware machines. Daarom is uitstekend zicht vanaf de bestuurdersstoel een belangrijk kenmerk van het ontwerp van graafmachines.
| Voertuigspecificaties | |
| Maximale lengte (mm) | 4325 |
| Bulldozerbreedte (mm) | 1100 |
| Totale breedte (mm) (beide zijden van chassishaak) | 1100 |
| Totale spoorbreedte (mm) | 1000 |
| Totale hoogte cabinebovenkant (mm) | 2272 |
| Spoorafstand (mm) | 920 |
| Spoorlengte tot grond (mm) | 1050 |
| Spoorlengte (mm) | 1545 |
| Standaard (enkele) spoorbreedte (mm) | 180 |
| Bodemvrijheid zwenkplatform (mm) | 375 |
| Minimale bodemvrijheid tijdens reizen (mm) | 98 |
| Minimale draaicirkel (mm) | 1711 |
| Standaard emmervolume (m3) | 0,025 |
| Standaard bakbreedte (mm) | 400 |
Dankzij verbeterde zichtlijnen kunnen operators met vertrouwen door besloten ruimtes navigeren en nauwkeurige taken uitvoeren, waardoor de kans op ongelukken en verwondingen op de werkplek wordt verminderd.
| loop systeem | |
| Model | |
| Type | Cycloïde motor |
| Versnelling | Eerste versnelling |
| Functie van het lossen van olie | Geen |
| Volg materiaal | Rubber |
| Spoorbreedte (mm) | 180 |
| Spoorhoogte (mm) | 72 |
| Aantal baanvakken | 41 |
| Aantal steunwielen | 2 |
Bediening:Moderne graafmachines maken doorgaans gebruik van joystickbediening, bekend om hun vermogen om soepele en nauwkeurige bewegingen mogelijk te maken.
| Casco-configuratie | |
| Vorm van het dak | Vierpotige schuur |
| Warmte-isolatieschuim voor cabine | Bovenste motor |
| Leidingen van hydraulische leidingen van de giek | Interne uitlijning |
| Montagepositie van de giekcilinder | Grote arm bovenzijde omgekeerd |
| Brandstofvulpositie | Rechter zijbeen |
| Vulpositie hydraulische olie | Rechter leunend been |
| Methode voor het openen van de cabinedeur | Bovenzijde stoel naar voren |
| Chassishaak | Zonder haak |
| Gasklep | Met gaspedaal |
| Armleuningen van de stoel | zonder armleuning |
| Veiligheidsgordels | met |
| Antislipvoetjes | met |
| Rubberen beschermhoes voor bedieningsstang | Graafhendel |
| Materiaal van hydraulische pijp van grote arm | Slang |
| Warmteafvoer van hydraulische olie | met hydraulische oliekoeling |
| Motorkoeling | met waterkoeling |
Dit intuïtieve besturingssysteem helpt de vermoeidheid van de machinist tot een minimum te beperken, omdat het natuurlijke handbewegingen mogelijk maakt en de inspanning vermindert die nodig is om de machine gedurende langere perioden te bedienen.
| werkgrootte | |
| Maximale graafkracht bak (KN) | 14.5 |
| Maximale belasting (kg) | 200 |
| Maximale graafdiepte (mm) | 2100 |
| Maximale verticale graafdiepte (mm) | 1850 |
| Maximale graafhoogte (mm) | 2580 |
| Maximale loshoogte (mm) | 1637 |
| Maximale graafradius (mm) | 3160 |
| Klimvermogen (°) | 30 |
| Maximale hoogte bulldozer (mm) | 310 |
| Maximale diepte bulldozer (mm) | 270 |
Comfortkenmerken:Om de machinistervaring nog verder te verbeteren, zijn veel graafmachines uitgerust met ergonomische stoelen, verstelbare armleuningen en gebruiksvriendelijke bedieningselementen. Deze comfortvoorzieningen zijn cruciaal voor het minimaliseren van stress tijdens lange diensten, waardoor operators de hele werkdag gefocust en productief kunnen blijven. Door prioriteit te geven aan het comfort van de machinist willen fabrikanten niet alleen de productiviteit verbeteren, maar ook de algehele werktevredenheid.
